ACノイズフィルターリメイク

今回は手直し依頼の案件です。

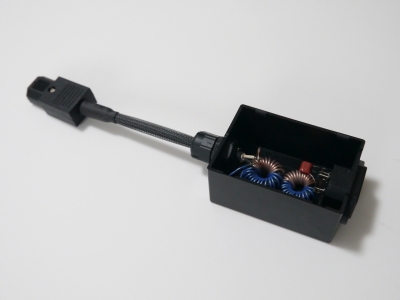

ヤフオクで購入されたというAC電源用のノイズフィルターです。

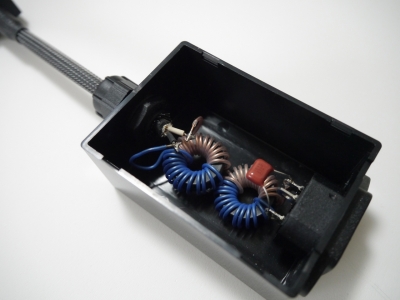

カバーを開けると、前回入手したものと同じコアに単線を手巻きしたものが二つついていて、パナのECQEっぽいフィルムコンデンサーが付いています。

さて、問題はここです。

電源ケーブルとコイルの接続部分が絶縁加工されておらず、何かのはずみでショートしそうになっています。
空中配線ですので軽く動かすとコイルがブラブラ動きます。
購入された方はショートを危惧されて、こちらへ手直しの依頼をされました。

こちらからリメイクの提案をし、作業をしました。

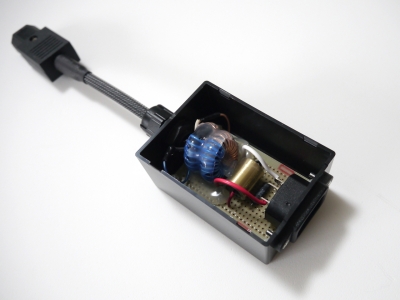

こんな感じで手直し完了です。
空中配線をやめて基板に固定。コイルは線材が密着してませんのでコイル鳴きの予防のためホットボンドで固めました。
お客さまのご要望でECQEは撤去してObbligato Gold Premium Capsと、DALEの巻線抵抗でフィルターを設けました。
IECインレットはハンダ付け時の熱で溶けていた部分がありましたので、新しいものに取替えです。
電源ケーブルは2芯のものでしたので、アースは未接続です。

さて、コモンモードチョークコイルですが、線材がコアにしっかり密着していなければいけませんし、コイル鳴きの予防措置も必須です。
今回は巻き直しはせずにホット側とコールド側のインダクタンス量を測定し、調整だけに留めておきました。

アンプやDACの改造はよくお受けするのですが、こういう依頼は珍しいです。とても勉強になりました。
