ノートPC用 DCラインコンディショナーの試作

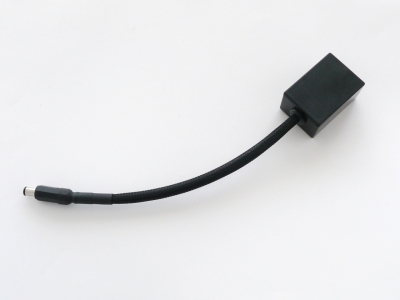

評価用に使用しているSONYのノートパソコンVAIO(VGN-N50HB)に合わせて作ってみました。
部品構成はスタンダードに使用しているコンデンサをディップマイカに変更し、ファインメットシートを使用しました。
ACアダプターはVGP-AC19V19というもので、EIAJ5のDCプラグが付いています。

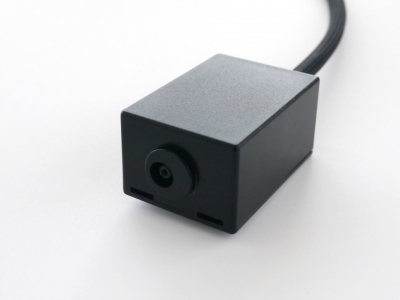

ジャック部の形状はこういうものです。挿入口は約7mmです。

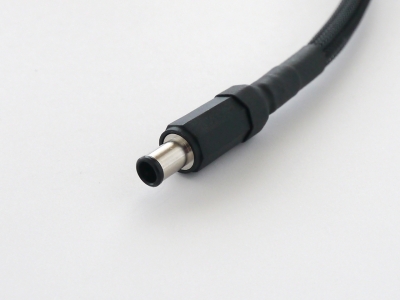

ジャックはこんな形をしています。マイナス部(金属部分)の外径は6mmです。
太いケーブルに対応させるために若干加工しました。

ACアダプターの最大電流は4Aです。
ジャックやプラグの耐電流は2Aまでのものですが、負荷がかからない状況(ドライブ等を使わず)で、バスパワー動作のDAC程度の使用であれば特に問題はなさそうです。
1週間以上通電していますが、発熱や異常等はみられません。


さて、まずは音質のチェックから。
バッテリー駆動時の音質に近い感じです。音場の見通しがよくなりました。
高域の響き具合が透き通るような質感になり、空気感も良い感じです。

今回はいつもの音源に加えて、纐纈歩美さんのSTRUTTIN'を聴いてみました。

どれも聴きやすくなりましたが、特にThe Kickerのシンバルに奥行感が感じられていい雰囲気です。

ではACアダプターから発生するノイズはどうなったのか。
今回はUSBポートで計測してみました。

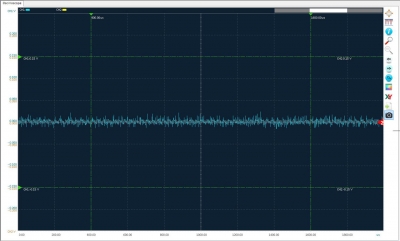

ACアダプター接続状態

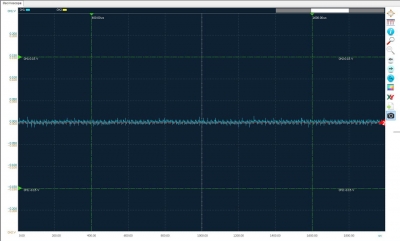

DCラインコンディショナー接続後


バッテリー駆動状態

このような結果になりました。
オシロスコープの残留ノイズ分を考慮すると、かなり良好な結果であると言えます。


最後にループバック測定をやってみましたが、やはりいつも通りの結果です。
全高調波歪やダイナミックレンジ、ノイズレベルが若干向上しました。

商品化は考えていませんが、ご希望いただければ3,500円で製作を承ります。
DCプラグの規格はメーカーに問い合わせればすぐに教えてもらえると思います。
