2015.10.09 Friday

二出力電源製作(1)

今回は12V-2A/5V-2Aの2出力電源の製作です。

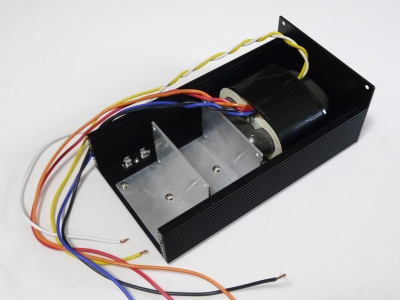

ケース加工が終わり、仮組みしているところです。
今回使用したトランスはRコアトランスです。DC出力の電圧に合わせて特注しました。
設置スペースの関係でサイズのご指定があり、内部のスペースが限られるため2mm厚のアルミアングルに基板を立ててセットする設計としました。放熱はアルミアングルと底面で行います。

電源基板はお客さまのものを使用しますので、平滑コンデンサの実装に少し工夫が必要です。
25mm程度のコンデンサにしなければいけないので、パラレルでの実装となりそうです。

さて、アナログ電源の導入をご検討なさっている方、弊社の電源(PFS1)は高級感がありますがアルミケース自体が高価なものですので、これを変更して価格を抑えることも可能です。お気軽にご相談くださいませ。
