2015.09.06 Sunday
試聴・テスト用DAC

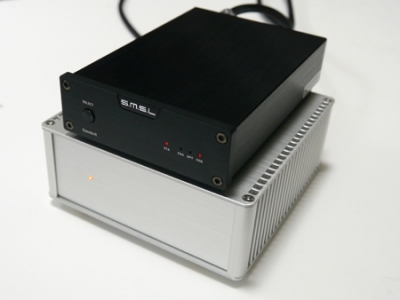

簡単な試聴やテスト用に使ってる小型のDAC(S.M.S.L Sanskrit )です。
狭い事務所ですのでとても重宝しています。ちなみに電源はPFS1-09(9V)です。

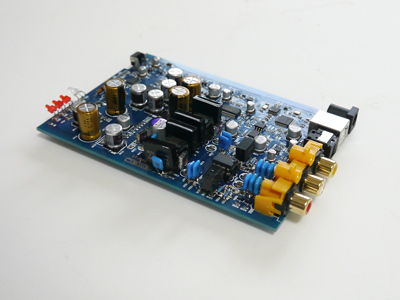

内部はこの通り改造し放題です。
ディスコン品のアルファエレクトロニクスの箔抵抗、双信電機のSE、スチロールコンデンサなどが載ってますが、表面実装のものが多くて換装は少し大変でした。
オペアンプはバーブラウンのOPA2134×2、OPA2604です。
DACの電源部のコンデンサはルビコンのPZAで、オペアンプ周りのフィルムコンデンサは若干定数を変更して場所によって使い分けしてます。

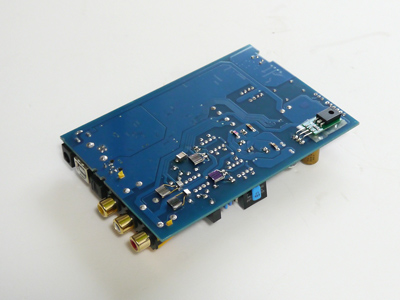

表に実装できない部品は裏側へ。レギュレーターはFidelix社製です。
あるお客さまとDACの改造の話になりましたのでこの記事になりました。
最近は受注が多く更新がやや滞っていますが、特注品のネタがたくさんありますので追々記事にしてゆこうと思います。
- コメント
- パーツのチョイズが渋いですねw
自分もこのDACを持ってるので参考にさせてもらいます。 -
- yahiro
- 2015.09.08 Tuesday 17:22
